Cannondale Headshock overhaul /キャノンデール ヘッドショックのオーバーホール

Cannondale comments(18) - ガク
大家学です。

昔から趣味でマウンテンバイクに乗っています。

USのCannondaleというメーカーが好きで、現在3台所有しています。
以前は、全てハンドメイドで、独特な技術を用いた斬新的な職人気質なメーカーでしたが、
現在、Cannondaleの方針は大きく変わり、台湾で安価に量産を行っています。
以前の古き良き時代のCannnondaleが、今だ心に残り現在の姿が残念で仕方ありません。

このCannondaleですが、以前はショックに独自のシステムを使用していました。
それがヘッドショックと言われるものです。

3台ともヘッドショックがついています。

これは、DD2というタイプの初期型に近いもの、
50mmのトラベル長でバネ式の比較的単純なものです。

これはDD60というタイプ。
こちらもバネとオイルダンパーを組み合わせた比較的単純なもの。

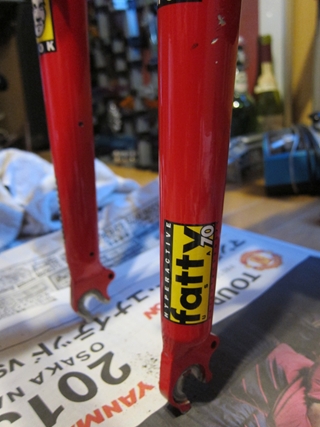

これが今回修理にはまっている Fatty70というタイプ。
エアーとオイルダンパーが組み合わさった複雑なタイプです。
この性能が非常によく気に入っていましたが、エアーがすぐ抜けて壊れてしまいました。
しかも、CannondaleはHeadshockの全てのサポートを中止しているようでした。

仕方がないので、自分でオーバーホールしています。
構造が複雑なので、マニュアルが必要です。
こちらから手に入れました。
http://www.fastglass.net/bike/headshok/manuals/headshok_service_manual_en-pre1998.pdf

そして分解していきますが、専用工具が必要ですが、持っていないので古いスパナーとかをグラインダーで加工して作りました。専用工具を買うよりも安上がりです。


非常に複雑な部品群ですが、マニュアルがあればそれほど悩みません。
さて、今回の不良原因は2つ。

一つ目は、エアーピストンの不良です。割れていました。

部品は手に入らないので、どうやって直すか。
一つは、型を取って樹脂成型
もう一つは、だまして使う。

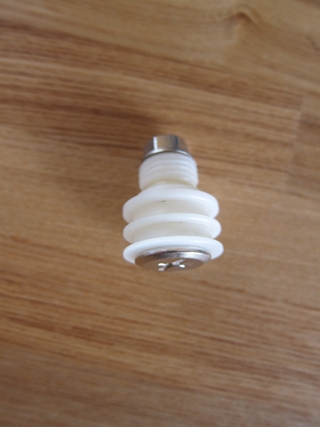

結局、これでくっ付けてから

ボルトで補強しました。空気が上下に抜けるようにうまいこと穴をあけます。

もう一つの不良はOリングとパッキン。

パッキンが変形し、Oリングが切れています。
これら部品もパーツが手に入りません。
そこで、近い形状をオーダーしました。
http://waki-sho.com/
こちらから探しました。
同じサイズはありませんが、非常に近い形状のものをいくつかオーダーしました。

これらを組み合わせて、古き良き時代のCannondaleを復活させたいと思います。
